DÂY CUROA THANG BẢN A-DClick

05/10/2019 | DÂY CUROA THANG

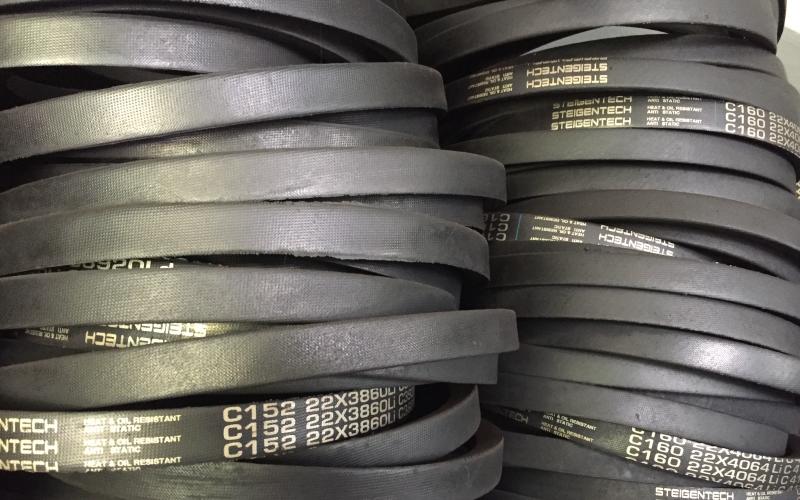

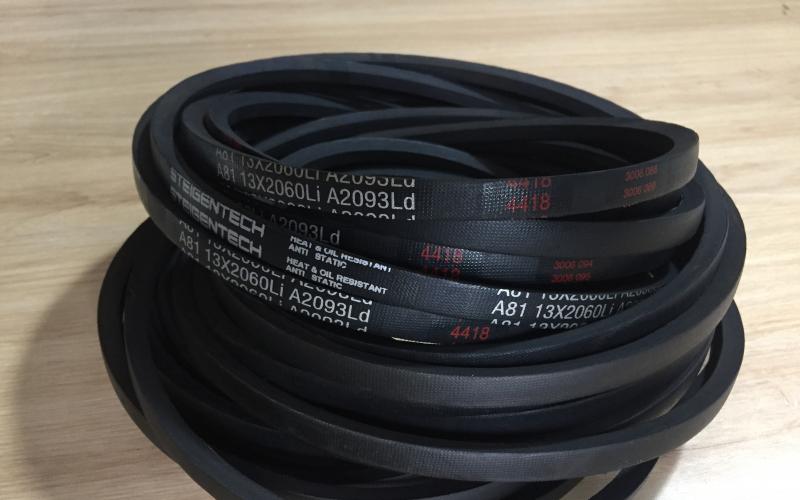

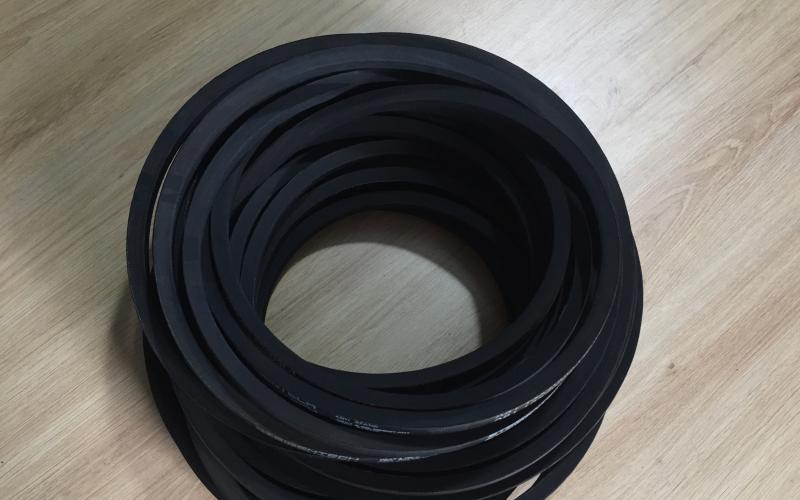

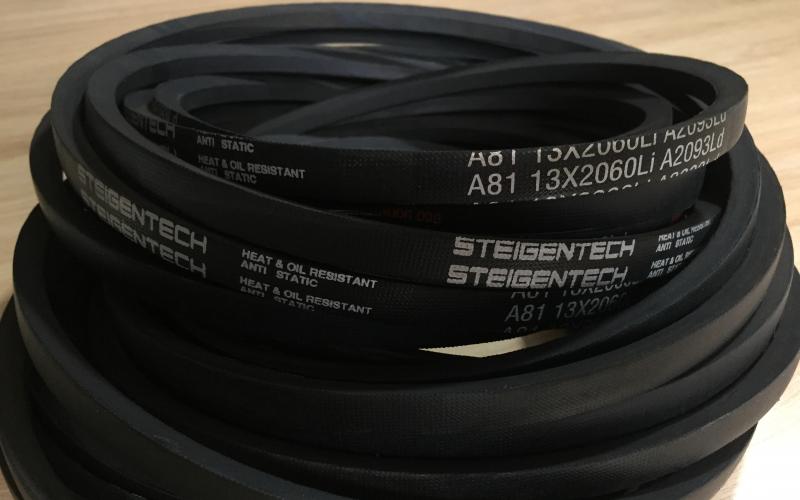

V-Belt Steigentech

Dây curoa A-B-C-D do hãng Steigentech – Pháp sản xuất theo tiêu chuẩn Châu Âu. Loại dây curoa này được sử dụng rộng dãi trong hầu hết các máy móc công nghiệp. Dựa vào kích thước tiết diện (chiều dầy-chiều rộng) chia loại dây này thành các loại: dây curoa bản A, dây curoa bản B, dây curoa bản C, dây curoa bản D và dây curoa bản E.

CẤU TẠO DÂY CUROA THANG

1. Lớp vải bố địa kỹ thuật: Lớp bố này được dệt bằng các sợi vải địa kỹ thuật sắp xếp vuông góc với nhau nhằm tăng độ ma sát,chống chịu mài mòn, chống bụi bẩn, độ ẩm và dầu mỡ.

2. Sợi lõi chịu lực Polyester: Các sợi polyester được bện soắn với nhau nhằm tăng tính chịu lực và hạn chế độ giãn dài trong quá trình làm việc.Sự dẻo dai của sợi lõi này có ảnh hưởng lớn đến độ bền lâu của dây đai.

3. Lớp cao su cách nhiệt: Lớp này nhằm bảo vệ cho các lõi sợi không bị tác động bởi nhiệt sinh ra do ma sát trong quá trình truyền động và chống cho các sợi lõi không bị sô lệch so với thiết kế ban đầu.

4. Lớp cao su chịu nén: Trong quá trình truyền động mặt dưới của dây đai phải chịu áp lực nén rất lớn. Sự khác biệt về các hãng sản xuất dây đai nằm phần nhiều ở việc chế tạo ra lớp cao su chịu nén này.

THÔNG SỐ TIÊU CHUẨN

Kiểu đai rộng lưng a (mm) dầy b (mm) θ (độ)

►bản A ≈ 13 ≈ 8 40

►bản B ≈ 17 ≈ 11 40

►bản C ≈ 22 ≈ 14 40

►bản D ≈ 32 ≈ 20 40

CÁCH ĐỌC

Các loại đai thang bản tiêu chuẩn A-B-C-D-E đều có đơn vị tính là inches (1 inches = 25.4mm).

Trong hình là dây đai B63, có chu vi 63 inches (1600mm).

VÍ DỤ:

►A53: Là dây bản A, chu vi đai là 53 inch, tương đương 1346mm

►C120: Là dây bản C, chu vi đai là 120 inch, tương đương 3048mm

►D225: Là dây bản D, chu vi đai là 225inch, tương đương 5715mm

►E350: Là dây bản E, chu vi đai là 350inch, tương đương 8890mm

CHU VI DÂY NHỮNG LƯU Ý CẦN THIẾT!

Lưu ý: Khách hàng hay nhầm lẫn chu vi của loại dây này. Nguyên nhân là do các hãng dây curoa ghi kí hiệu trên dây theo 2 đơn vị tính là Milimets và Inches.

Khách hàng nên đo các thông số sau trước khi gọi cho chúng tôi:

►Đo chu vi đai ( Chiều dài đai ) = ?

►Đo chiều rộng lưng đai (kích thước a trong bảng thông số ở trên) = ?

►Đo chiều dầy đai (kích thước b trong bảng thông số ở trên) = ?

Có sai số trong quá trình đo do dây cũ bị mòn. Quý vị gọi theo số điện thoại trên màn hình để được giải đáp tránh phải đổi trả hàng do không đúng kích thước.
